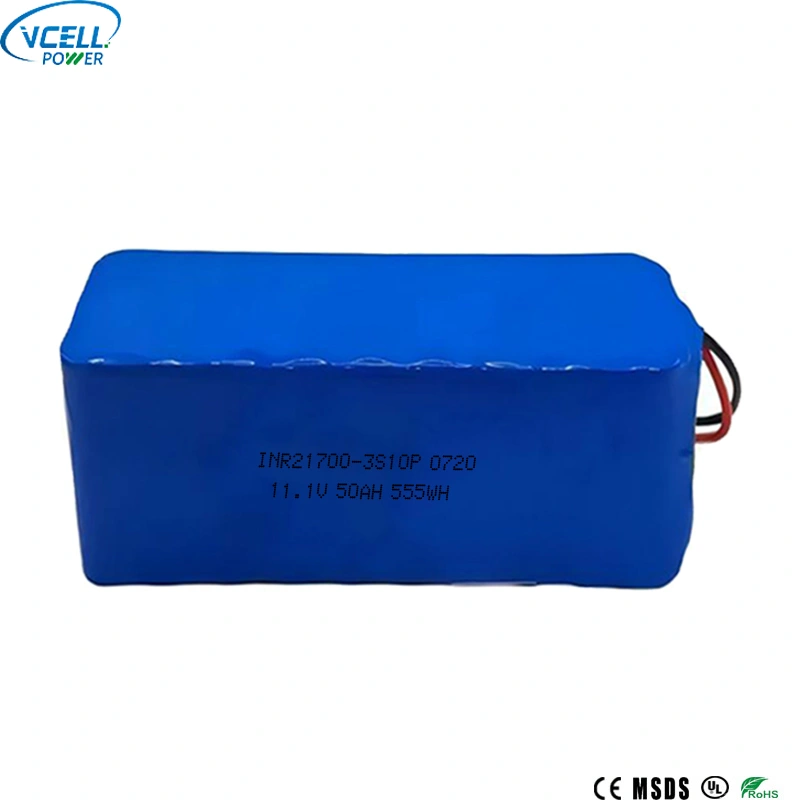

Pin Lithium IonCông nghệ đã trở thành nền tảng chính cho thiết bị điện tử cầm tay, thiết bị di động bằng điện, thiết bị công nghiệp, bộ lưu trữ năng lượng, robot và nhiều hệ thống chạy bằng điện khác. Sự hấp dẫn của nó đến từ sự kết hợp giữa năng lượng riêng tương đối cao, hoạt động có thể sạc lại, cấu trúc gói linh hoạt và khả năng tương thích với các hệ thống quản lý pin phức tạp. Tuy nhiên, việc lựa chọn một loại pin phù hợp không chỉ đơn giản là chọn dung lượng cao nhất hiện có. Thiết kế hoàn chỉnh bao gồm hóa học tế bào, điện áp danh định, công suất, tốc độ phóng điện, điều kiện sạc, hành vi nhiệt, sắp xếp tế bào, kiến trúc bảo vệ, kích thước vỏ, yêu cầu liên lạc, thiết kế đầu nối, tiếp xúc với môi trường và cân nhắc khi vận chuyển. Các chất hóa học khác nhau có thể tạo ra hành vi rất khác nhau mặc dù chúng thuộc cùng một họ gốc lithium. Các tế bào hình trụ, tế bào túi và các dạng khác cũng tạo ra các khả năng thiết kế cơ học và nhiệt khác nhau. Do đó, một bộ pin được thiết kế tốt bắt đầu từ tải thiết bị và môi trường vận hành, sau đó hoạt động ngược trở lại việc lựa chọn pin, kiến trúc điện, bảo vệ, quản lý nhiệt, thử nghiệm và tích hợp cuối cùng.
Mục lục
Nhấp vào bất kỳ chủ đề nào để chuyển trực tiếp đến phần đó.
- 1. Tại sao công nghệ lithium có thể sạc lại được sử dụng rộng rãi như vậy?
- 2. Pin Lithium có thể sạc lại lưu trữ và giải phóng năng lượng như thế nào?
- 3. Các kỹ sư nên so sánh những chất hóa học tế bào nào?
- 4. Điện áp, công suất và năng lượng liên quan với nhau như thế nào?
- 5. Tại sao tỷ lệ xả và tỷ lệ C lại quan trọng?
- 6. Hệ thống quản lý pin bảo vệ gói như thế nào?
- 7. Định dạng ô ảnh hưởng đến thiết kế gói như thế nào?
- 8. Quản lý nhiệt nên được thiết kế như thế nào?
- 9. Cần cân nhắc điều gì khi sạc bộ pin lithium?
- 10. Bộ pin hỗ trợ các ứng dụng khác nhau như thế nào?
- 11. Những yếu tố an toàn và vận chuyển nào quan trọng?
- 12. Những sai lầm phổ biến khi lựa chọn pin nên tránh?
- 13. Thông số kỹ thuật pin chuyên nghiệp nên bao gồm những gì?
- 14. Câu hỏi thường gặp
Tại sao công nghệ lithium có thể sạc lại được sử dụng rộng rãi như vậy?
Pin dựa trên lithium có thể sạc lại rất hấp dẫn vì chúng có thể lưu trữ một lượng năng lượng điện đáng kể trong một gói tương đối nhỏ gọn đồng thời hỗ trợ các chu kỳ sạc và xả lặp đi lặp lại. Kiến trúc điện linh hoạt của chúng cũng cho phép các nhà sản xuất xây dựng các gói đáp ứng các yêu cầu về điện áp và công suất rất khác nhau.
Công nghệ này hiện được sử dụng trên nhiều loại thiết bị. Thiết bị điện tử cầm tay cần nguồn năng lượng nhỏ gọn. Nền tảng di chuyển bằng điện cần pin có thể cung cấp cả năng lượng và năng lượng trong không gian vật lý hạn chế. Thiết bị công nghiệp có thể yêu cầu hoạt động phóng điện có thể dự đoán được trong thời gian hoạt động kéo dài. Hệ thống lưu trữ năng lượng có thể ưu tiên vòng đời, độ ổn định nhiệt, giám sát và sạc có kiểm soát.
Các ứng dụng này có chung một nguyên tắc: pin phải phù hợp với yêu cầu về điện và cơ của thiết bị.
Điều đó nghe có vẻ đơn giản nhưng thiết bị trong thế giới thực hiếm khi hoạt động ở mức tải không đổi. Động cơ có thể tiêu thụ dòng điện cao trong quá trình khởi động và dòng điện thấp hơn nhiều khi đạt đến tốc độ vận hành. Thiết bị di động có thể luân phiên giữa các chế độ ngủ, chờ, liên lạc và hiệu suất cao nhất. Robot di động có thể tăng tốc, dừng, leo dốc và vận hành các động cơ phụ trong cùng một chu kỳ làm việc.
Do đó, pin cần đáp ứng nhu cầu thay đổi hiện tại trong khi vẫn duy trì trong giới hạn điện và nhiệt được thiết kế.
Pin lithium được thiết kế tốt có thể cung cấp năng lượng đáng kể so với khối lượng và thể tích của chúng, hỗ trợ các kiến trúc thiết bị nhỏ gọn.
Các tế bào có thể được sắp xếp theo chuỗi và kết hợp song song để tạo ra các nền tảng điện áp và công suất khác nhau.
Các chất hóa học có thể sạc lại phù hợp có thể hỗ trợ các chu kỳ sạc và xả lặp lại trong các điều kiện vận hành được kiểm soát.
Hệ thống quản lý pin có thể giám sát các điều kiện điện và nhiệt và cung cấp nhiều lớp bảo vệ.
Tại sao thiết kế bao bì lại quan trọng như việc lựa chọn ô
Một ô chỉ là khối xây dựng cơ bản. Khi nhiều ô được kết hợp, hệ thống sẽ đưa ra các yêu cầu kỹ thuật bổ sung. Các tế bào cần được giữ cân bằng. Đường dẫn hiện tại phải được thiết kế chính xác. Các kết nối điện cần được cách nhiệt và hỗ trợ cơ học thích hợp. Vỏ bọc cần bảo vệ các tế bào mà không ngăn nhiệt thoát ra khỏi gói.
Đối với nhiều ứng dụng công nghiệp, bộ pin cũng cần có đầu nối bên ngoài, giao diện sạc, cầu chì, giao diện liên lạc, cấu trúc lắp đặt hoặc ngắt kết nối dịch vụ. Những yếu tố này có thể ảnh hưởng đến kích thước và hiệu suất cuối cùng của gói.
Tại sao yêu cầu ứng tuyển lại được ưu tiên hàng đầu
Người ta thường bắt đầu lựa chọn pin từ một mẫu pin ưa thích. Một quy trình đáng tin cậy hơn bắt đầu từ thiết bị.
Trước tiên, kỹ sư phải xác định điện áp hoạt động, tải trung bình, tải tối đa, thời gian hoạt động, điều kiện sạc, nhiệt độ môi trường, không gian vật lý, độ rung và các chức năng liên lạc hoặc bảo vệ cần thiết. Chỉ khi đó thành phần hóa học của tế bào và cấu trúc gói mới được lựa chọn.
Pin Lithium có thể sạc lại lưu trữ và giải phóng năng lượng như thế nào?
Pin lithium có thể sạc lại sẽ lưu trữ năng lượng thông qua các phản ứng điện hóa thuận nghịch. Trong quá trình sạc, năng lượng điện sẽ đẩy các ion lithium từ cấu trúc điện cực này sang cấu trúc điện cực khác. Trong quá trình phóng điện, các ion di chuyển trở lại chất điện phân trong khi các electron di chuyển qua mạch ngoài để cấp nguồn cho thiết bị được kết nối.
Tế bào cơ bản chứa một số thành phần quan trọng, bao gồm điện cực dương, điện cực âm, thiết bị phân tách, chất điện phân, bộ thu dòng và bao bì bảo vệ.
Điện cực dương
Vật liệu điện cực dương ảnh hưởng mạnh mẽ đến điện áp hoạt động, đặc tính năng lượng, đặc tính nhiệt và các đặc tính hiệu suất khác của tế bào. Do đó, các chất hóa học catốt khác nhau có thể tạo ra hành vi tế bào rất khác nhau.
Điện cực âm
Điện cực âm thường sử dụng vật liệu gốc cacbon trong nhiều hệ thống lithium có thể sạc lại. Nó cung cấp cấu trúc chủ cho các ion lithium trong quá trình sạc và xả.
Dấu phân cách
Bộ tách điện phân tách các điện cực dương và âm đồng thời cho phép vận chuyển ion qua chất điện phân. Tính toàn vẹn của nó là cực kỳ quan trọng vì tiếp xúc điện trực tiếp giữa các điện cực có thể gây ra lỗi nghiêm trọng bên trong.
chất điện giải
Chất điện phân cung cấp đường vận chuyển ion giữa các điện cực. Công thức và tính ổn định của nó ảnh hưởng đến hoạt động điện và nhiệt của tế bào.
Người sưu tập hiện tại
Bộ thu dòng điện chuyển electron giữa vật liệu điện cực hoạt động và các cực điện bên ngoài. Cấu trúc của chúng ảnh hưởng đến điện trở và hiệu suất nhiệt.
Vỏ tế bào
Vỏ bọc cung cấp sự bảo vệ cơ học và kiểm soát cách các vật liệu bên trong tương tác với môi trường bên ngoài. Các tế bào hình trụ, lăng trụ và túi sử dụng các cách tiếp cận vỏ khác nhau.
| Yếu tố tế bào | Chức năng chính | Tầm quan trọng của thiết kế |
|---|---|---|
| Điện cực dương | Tham gia lưu trữ và giải phóng lithium-ion | Ảnh hưởng mạnh mẽ đến điện áp, năng lượng và sự ổn định |
| Điện cực âm | Lưu trữ lithium trong khi đạp xe | Ảnh hưởng đến năng lực, khả năng tốc độ và hành vi chu kỳ |
| Dấu phân cách | Cung cấp khả năng tách điện | Quan trọng đối với an toàn nội bộ |
| chất điện giải | Cho phép vận chuyển ion | Ảnh hưởng đến độ dẫn điện và độ ổn định điện hóa |
| Người sưu tập hiện tại | Mang dòng điện electron | Khả năng chịu ảnh hưởng và sinh nhiệt |
| Nhà ở | Cung cấp sự ngăn chặn vật lý | Ảnh hưởng đến bảo vệ cơ học và quản lý nhiệt |
Sạc và phóng điện là các quá trình thuận nghịch, không phải là hình ảnh phản chiếu giống hệt nhau
Sạc và xả liên quan đến các điều kiện điện khác nhau. Việc sạc được điều khiển bởi bộ sạc và hệ thống quản lý pin, trong khi việc xả điện được điều khiển bởi thiết bị được kết nối.
Sự khác biệt này rất quan trọng vì pin có thể có khả năng cung cấp một dòng điện nhất định mà không nhất thiết phải phù hợp để sạc ở cùng một dòng điện.
Tại sao nhiệt độ tế bào thay đổi trong quá trình hoạt động
Tế bào có sức đề kháng nội tại. Bất cứ khi nào dòng điện chạy qua, một phần năng lượng sẽ được chuyển thành nhiệt. Lượng nhiệt phụ thuộc vào dòng điện, điện trở, nhiệt độ hoạt động, tình trạng tế bào và các yếu tố điện hóa khác.
Khi dòng điện tăng, lượng nhiệt sinh ra có thể tăng nhanh. Đây là một lý do khiến các ứng dụng pin tốc độ cao yêu cầu thiết kế tản nhiệt cẩn thận.
Do đó, tế bào điện hóa chỉ là sự khởi đầu. Gói cuối cùng phải kiểm soát các điều kiện điện áp, dòng điện, nhiệt độ, ứng suất cơ học và điện tích để tế bào vẫn nằm trong cửa sổ vận hành được chỉ định.
Các kỹ sư nên so sánh những chất hóa học tế bào nào?
“Pin lithium” không phải là một chất hóa học đơn lẻ. Hiện có một số hệ thống catốt và chúng có thể khác nhau đáng kể về mật độ năng lượng, độ ổn định nhiệt, đặc tính điện áp, công suất nguồn, trạng thái chu trình và các ứng dụng được khuyến nghị.
Liti sắt photphat
Lithium sắt photphat, thường được viết tắt là LFP, được biết đến với độ ổn định nhiệt cao và hiệu suất chu kỳ dài trong các điều kiện vận hành thích hợp. Điện áp di động danh định của nó thấp hơn so với một số hóa chất lithium giàu niken, do đó, gói này yêu cầu cấu hình nối tiếp khác để đạt được cùng điện áp hệ thống.
LFP thường được xem xét cho hệ thống lưu trữ cố định, hệ thống dự phòng, hệ thống năng lượng mặt trời và các ứng dụng trong đó vòng đời và đặc tính nhiệt đặc biệt quan trọng.
hóa học NMC
Hệ thống oxit coban mangan niken thường được mô tả là NMC. Những tế bào này có thể cung cấp mật độ năng lượng cao hơn nhiều thiết kế LFP, khiến chúng trở nên hấp dẫn đối với các ứng dụng nhạy cảm với trọng lượng.
Sự đánh đổi là hệ thống yêu cầu quản lý nhiệt và sạc cẩn thận, đồng thời các đặc tính chính xác phụ thuộc vào công thức tế bào.
hóa học LCO
Oxit lithium coban đã được sử dụng rộng rãi trong thiết bị điện tử tiêu dùng. Nó có thể cung cấp mật độ năng lượng cao, nhưng đặc tính nhiệt và chu kỳ của nó khiến việc quản lý pin và kiểm soát ứng dụng cẩn thận trở nên quan trọng.
hóa học NCA
Hệ thống nhôm coban niken là một loại hóa chất lithium năng lượng cao khác. Chúng đã được sử dụng trong các ứng dụng đòi hỏi mật độ năng lượng cao, nhưng thiết kế an toàn và nhiệt ở cấp độ đóng gói vẫn rất cần thiết.
Tại sao hóa học nên được chọn từ ứng dụng
Hóa chất chính xác phụ thuộc vào nhiệm vụ của thiết bị hơn là vào xếp hạng chung.
Thường được chọn khi độ ổn định nhiệt, vòng đời và hoạt động trong thời gian dài là quan trọng.
Thường được chọn ở nơi mật độ năng lượng và hiệu suất năng lượng cân bằng là quan trọng.
Thường được kết hợp với các ứng dụng điện tử tiêu dùng nhỏ gọn đòi hỏi mật độ năng lượng cao.
Được sử dụng trong các ứng dụng năng lượng cao được lựa chọn, nơi cần phải kiểm soát nhiệt và điện cẩn thận.
| Hoá học | Sức mạnh điển hình | Trọng tâm thiết kế điển hình |
|---|---|---|
| LFP | Độ ổn định nhiệt và khả năng chu kỳ | Trọng lượng gói, nền tảng điện áp, hoạt động lâu dài |
| NMC | Mật độ năng lượng và hiệu suất cân bằng | Quản lý và bảo vệ nhiệt |
| LCO | Mật độ năng lượng cao | Quản lý nhiệt và sạc có kiểm soát |
| NCA | Khả năng năng lượng cao | Kiểm soát nhiệt, bảo vệ và giới hạn vận hành |
Tại sao không nên chọn hóa chất từ nhãn tiếp thị
Hai tế bào được mô tả có cùng thành phần hóa học vẫn có thể hoạt động khác nhau do công thức điện cực, quy trình sản xuất, cấu trúc hạt, hệ thống điện phân, thiết kế dải phân cách, kích thước tế bào và kiểm soát chất lượng.
Vì vậy, việc lựa chọn chuyên môn nên kiểm tra dữ liệu kỹ thuật thực tế thay vì chỉ dựa vào nhãn hóa học.
Việc kết hợp ô cũng quan trọng không kém
Các ô được kết nối trong cùng một gói phải có đặc điểm gần giống nhau. Sự khác biệt đáng kể về công suất, điện trở trong hoặc trạng thái tích điện có thể tạo ra sự mất cân bằng trong quá trình hoạt động.
Điều này đặc biệt quan trọng trong các gói nối tiếp, trong đó dòng điện giống nhau chạy qua mọi ô trong chuỗi.
Điện áp, công suất và năng lượng liên quan với nhau như thế nào?
Thông số kỹ thuật của pin thường có nhiều con số dễ gây nhầm lẫn. Điện áp, công suất, công suất và năng lượng mô tả các đặc tính khác nhau.
Điện áp
Điện áp đại diện cho điện thế của pin. Trong một bộ pin, các ô nối tiếp sẽ cộng thêm điện áp của chúng.
Ví dụ: một chuỗi gồm mười ô có điện áp danh nghĩa khoảng 3,6 V sẽ có điện áp gói danh nghĩa khoảng 36 V.
Dung tích
Công suất thường được biểu thị bằng ampe-giờ hoặc Ah. Nó cho biết lượng pin có thể sạc được trong các điều kiện thử nghiệm được chỉ định.
Công suất không nên được hiểu là một lượng cố định không phụ thuộc vào dòng điện, nhiệt độ, ngưỡng phóng điện và phương pháp thử nghiệm.
Năng lượng
Năng lượng điện được lưu trữ thường được biểu thị bằng watt-giờ. Một mối quan hệ đơn giản hóa là:
Năng lượng (Wh) ≈ Điện áp (V) × Công suất (Ah)
Mối quan hệ này rất hữu ích cho việc ước tính hệ thống ở giai đoạn đầu. Năng lượng sử dụng thực tế sẽ phụ thuộc vào điều kiện xả, tổn thất chuyển đổi, giới hạn vận hành, nhiệt độ và chiến lược kiểm soát.
Quyền lực
Công suất là tốc độ truyền năng lượng. Pin có thể có năng lượng dự trữ đáng kể nhưng vẫn không phù hợp với ứng dụng yêu cầu dòng điện tức thời rất cao.
Đây là lý do tại sao công suất và khả năng cấp nguồn phải luôn được đánh giá riêng biệt.
| tham số | Đơn vị | Nó nói gì với kỹ sư |
|---|---|---|
| Điện áp danh định | V | Nền tảng điện áp |
| Dung tích | À | Khả năng lưu trữ điện tích trong các điều kiện xác định |
| Năng lượng | cái gì | Ước tính năng lượng điện được lưu trữ |
| Quyền lực | W hoặc kW | Tỷ lệ cung cấp năng lượng điện |
| Hiện hành | A | Tải điện hoặc dòng sạc |
Kết nối nối tiếp và song song
Kết nối nối tiếp chủ yếu làm tăng điện áp. Kết nối song song chủ yếu tăng công suất và khả năng hiện tại.
Ví dụ: gói 10S3P chứa mười ô hoặc nhóm ô nối tiếp và ba đường dẫn song song. Điện áp và công suất chính xác phụ thuộc vào xếp hạng của từng tế bào.
Tại sao tính toán gói cần có lợi nhuận hoạt động
Năng lượng lý thuyết được tính từ điện áp danh định và công suất danh định không phải lúc nào cũng có sẵn cho thiết bị. Giới hạn quản lý pin có thể ngăn chặn việc xả hết hoặc sạc đầy để bảo vệ tế bào.
Nhiệt độ cũng làm thay đổi công suất thực tế và trạng thái năng lượng. Điều kiện lạnh có thể làm tăng điện trở trong và giảm công suất sẵn có, trong khi nhiệt độ cao có thể đẩy nhanh quá trình xuống cấp.
Tại sao nền tảng điện áp lại quan trọng đối với thiết bị
Động cơ, bộ biến tần, bảng điều khiển, bộ sạc, rơle và các bộ phận khác được thiết kế xung quanh các dải điện áp cụ thể.
Pin có dung lượng cao hơn sẽ không tự động tương thích nếu điện áp hệ thống sai. Ngược lại, pin có điện áp phù hợp vẫn có thể không phù hợp nếu dòng điện của nó không đủ.
Tại sao tỷ lệ xả và tỷ lệ C lại quan trọng?
Dung lượng của pin không mô tả đầy đủ tốc độ giải phóng năng lượng của nó. Tốc độ phóng điện rất quan trọng đối với động cơ, dụng cụ điện, máy bay không người lái, robot, thiết bị kéo và các hệ thống khác có nhu cầu dòng điện cao điểm đáng kể.
Hiểu tỷ lệ C
Tỷ lệ C biểu thị dòng điện liên quan đến dung lượng của pin. Mức phóng điện 1C có nghĩa là dòng điện bằng số với công suất định mức tính bằng ampe giờ.
Đối với pin 20 Ah, dòng xả 1C tương ứng với 20 A. Dòng xả 2C tương ứng với 40 A, tùy thuộc vào thông số kỹ thuật thực tế của pin.
Dòng điện liên tục và dòng điện cực đại
Một số ứng dụng chỉ tiêu thụ dòng điện cao trong vài giây hoặc vài phút, trong khi những ứng dụng khác yêu cầu dòng điện tăng cao liên tục.
Pin có thể hỗ trợ mức cực đại ngắn có thể không phù hợp để hoạt động ở tốc độ cao liên tục vì dòng điện duy trì tạo ra nhiều nhiệt hơn và gây áp lực điện hóa lớn hơn lên các tế bào.
Kháng nội bộ
Điện trở trong gây sụt áp và sinh nhiệt khi có dòng điện chạy qua. Dòng điện cao hơn sẽ phóng đại hiệu ứng.
Do đó, pin có thể có điện áp đầu cuối thấp hơn khi tải nặng so với khi tải nhẹ, mặc dù điện áp danh định không thay đổi.
Dụng cụ điện và thiết bị di động
Các ứng dụng như dụng cụ điện, xe tay ga, robot và máy bay không người lái có thể yêu cầu dòng điện cao trong thời gian ngắn. Trong những trường hợp này, các tế bào tốc độ cao, kết nối điện trở thấp, đường truyền nhiệt thích hợp và BMS được xếp hạng phù hợp là rất quan trọng.
| Tải hồ sơ | Yêu cầu điển hình | Đặc tính pin quan trọng |
|---|---|---|
| Công suất thấp liên tục | Dòng điện ổn định trong thời gian dài | Công suất và khả năng tự xả thấp |
| Tải biến vừa phải | Thay đổi nhu cầu hiện tại | Cân bằng năng lượng và khả năng cung cấp năng lượng |
| Công suất cao không liên tục | Dòng điện cao đột ngột | Tế bào tốc độ cao và phản ứng nhiệt |
| Công suất cao liên tục | Dòng điện tăng cao liên tục | Đánh giá xả liên tục và quản lý nhiệt mạnh mẽ |
Tại sao thiết kế đầu nối và dây điện cũng quan trọng
Một bộ pin có dòng điện cao cần nhiều hơn những tế bào có tốc độ cao. Các đầu nối, dải niken, thanh cái, dây điện, cầu chì, rơle và công tắc đều có điện trở.
Nếu một bộ phận nhỏ trở thành nút cổ chai, pin có thể không cung cấp đủ năng lượng như mong đợi ngay cả khi bản thân các tế bào có khả năng làm như vậy.
Cắt xả
Thiết bị điện tử quản lý pin có thể ngăn điện áp gói giảm xuống dưới giới hạn quy định. Điều này bảo vệ các tế bào khỏi sự phóng điện quá mức.
Điểm cắt phải được xác định theo yêu cầu của nhà sản xuất tế bào và hóa học thay vì được coi là phổ biến.
Hệ thống quản lý pin bảo vệ gói như thế nào?
Hệ thống quản lý pin, thường được gọi là BMS, giám sát và kiểm soát các điều kiện điện và nhiệt quan trọng trong bộ pin.
BMS đặc biệt quan trọng trong các gói nhiều ô vì các ô riêng lẻ không phải lúc nào cũng hoạt động giống hệt nhau. Ngay cả những khác biệt nhỏ cũng có thể trở nên lớn hơn sau các chu kỳ sạc và xả lặp đi lặp lại.
Bảo vệ quá tải
BMS có thể giám sát điện áp của tế bào hoặc gói và dừng hoặc giảm sạc khi đạt đến giới hạn trên được xác định.
Bảo vệ quá xả
BMS có thể ngắt tải khi pin đạt đến ngưỡng điện áp thấp hơn được xác định.
Bảo vệ quá dòng
Nếu dòng điện vượt quá phạm vi hoạt động an toàn đã xác định, BMS có thể kích hoạt phản ứng bảo vệ. Điều này có thể giúp bảo vệ các tế bào, hệ thống dây điện, đầu nối và các bộ phận chuyển mạch.
Bảo vệ ngắn mạch
Đoản mạch có thể tạo ra dòng điện rất lớn trên đường dẫn có trở kháng thấp. Do đó, mạch bảo vệ và cầu chì thích hợp là những phần quan trọng của kiến trúc gói.
Giám sát nhiệt độ
Cảm biến nhiệt độ có thể được đặt tại các điểm đã chọn trong gói. BMS có thể sử dụng thông tin nhiệt độ để hạn chế sạc, xả hoặc cả hai khi nhiệt độ vượt ra ngoài phạm vi cho phép.
Cân bằng tế bào
Các tế bào được kết nối nối tiếp có thể dần dần phát triển sự khác biệt về trạng thái điện tích. Việc cân bằng giúp giảm thiểu những khác biệt này để chuỗi chuỗi hoạt động đồng đều hơn.
Theo dõi từng ô hoặc nhóm riêng lẻ và phát hiện các điều kiện tiếp cận giới hạn vận hành đã xác định.
Đo dòng sạc và dòng xả và hỗ trợ bảo vệ quá dòng.
Giúp kiểm soát hoạt động khi nhiệt độ tế bào hoặc gói vượt quá phạm vi cho phép.
Giúp duy trì trạng thái điện tích ổn định hơn giữa các ô được kết nối nối tiếp.
| Chức năng BMS | Mục đích | Hành động bảo vệ điển hình |
|---|---|---|
| Bảo vệ quá tải | Ngăn chặn điện áp di động quá mức | Dừng hoặc hạn chế sạc |
| Bảo vệ quá xả | Ngăn chặn sự suy giảm tế bào quá mức | Ngắt kết nối tải |
| Bảo vệ quá dòng | Ngăn chặn dòng điện quá mức | Ngắt kết nối hoặc giới hạn dòng điện |
| Bảo vệ ngắn mạch | Phản ứng với các đường dẫn hiện tại bất thường | Cách ly điện nhanh |
| Bảo vệ nhiệt độ | Ngăn chặn hoạt động ngoài giới hạn nhiệt | Hạn chế sạc hoặc xả |
| Cân bằng | Giảm chênh lệch điện áp giữa các ô nối tiếp | Kiểm soát dòng điện cân bằng |
Chức năng BMS thông minh
Nền tảng BMS nâng cao có thể cung cấp khả năng liên lạc thông qua các giao diện như CAN, RS485, UART, Bluetooth hoặc các giao thức khác, tùy thuộc vào thiết kế.
Giao tiếp có thể cung cấp thông tin về trạng thái sạc, điện áp pin, dòng điện, nhiệt độ, cảnh báo, trạng thái hoạt động và dữ liệu chẩn đoán.
Tại sao lựa chọn BMS phải phù hợp với gói
BMS phải tương thích với số lượng tế bào trong chuỗi, thành phần hóa học của tế bào, điện áp sạc, dòng phóng điện, cảm biến nhiệt độ và kiến trúc đầu nối.
BMS được thiết kế cho một nền tảng điện áp hoặc hóa chất không được tự động tái sử dụng cho một gói khác.
Định dạng ô ảnh hưởng đến thiết kế gói như thế nào?
Định dạng ô quyết định nhiều thứ hơn là hình thức bên ngoài. Nó ảnh hưởng đến cách các tế bào được sắp xếp, làm mát, kết nối, bao bọc, phục vụ và bảo vệ.
Tế bào hình trụ
Các ô hình trụ như định dạng 18650, 21700 và 26650 được sử dụng rộng rãi trong các bộ pin sạc. Kích thước hình trụ được tiêu chuẩn hóa của chúng có thể đơn giản hóa việc lắp ráp tự động và tạo ra các cấu trúc gói mô-đun dễ dàng hơn.
Tuy nhiên, các ô hình trụ tạo khoảng trống giữa các ô liền kề. Do đó, đường truyền nhiệt và cố định cơ học cần phải được thiết kế cẩn thận.
Tế bào túi
Tế bào túi sử dụng bao bì nhiều lớp linh hoạt thay vì hộp hình trụ hoặc kim loại cứng. Hình dạng của chúng có thể mang lại sự linh hoạt cho việc đóng gói, rất hữu ích trong các thiết bị có hình dạng bên trong bất thường.
Việc nén cơ học và bảo vệ chống phồng hoặc thủng cần được xem xét trong thiết kế bao bì.
Tế bào lăng trụ
Các tế bào hình lăng trụ sử dụng vỏ hình chữ nhật cứng. Hình học của chúng có thể tận dụng tốt hơn các không gian hình chữ nhật, điều này có thể đơn giản hóa một số bố cục gói lớn nhất định.
Tại sao định dạng ô ảnh hưởng đến việc làm mát
Nhiệt phải truyền từ vùng phản ứng điện hóa ra môi trường xung quanh. Hình dạng tế bào xác định đường dẫn có sẵn để lượng nhiệt đó thoát ra.
Sự sắp xếp hình trụ được đóng gói chặt chẽ có thể có đặc tính nhiệt rất khác so với cấu hình túi phẳng.
| Định dạng ô | Nhân vật kết cấu chính | Trọng tâm thiết kế điển hình |
|---|---|---|
| hình trụ | Vỏ tròn cứng | Khoảng cách tế bào, kết nối, lắp ráp tự động, làm mát |
| túi | Vỏ bọc nhiều lớp linh hoạt | Hỗ trợ cơ khí, nén, quản lý sưng tấy |
| lăng trụ | Vỏ hình chữ nhật cứng | Mật độ gói, đường dẫn nhiệt, tích hợp cấu trúc |
Sắp xếp tế bào
Cấu hình song song nối tiếp xác định nền tảng pin cuối cùng. Ví dụ, cấu hình 13S7P chỉ ra 13 nhóm chuỗi và 7 ô song song trong mỗi nhóm.
Kiến trúc như vậy có thể được chọn để đạt được điện áp và công suất mục tiêu trong khi vẫn duy trì khả năng hiện tại của từng ô riêng lẻ.
Kết nối hàn và cơ khí
Các tế bào có thể được kết nối với nhau thông qua các tab hàn, thanh cái, đầu nối linh hoạt hoặc các phương pháp khác tùy thuộc vào thiết kế gói.
Điện trở kết nối cần duy trì ở mức thấp và ổn định về mặt cơ học. Kết nối kém có thể gây ra hiện tượng nóng cục bộ và mất điện áp.
gói bao vây
Vỏ bọc phải bảo vệ các tế bào khỏi va đập, độ ẩm, bụi, rung và tiếp xúc ngẫu nhiên đồng thời cung cấp đủ khả năng thông gió hoặc truyền nhiệt.
Vỏ bọc cũng phải cho phép truy cập thích hợp vào các đầu nối, thành phần dịch vụ và giao diện truyền thông.
Do đó, định dạng ô là một quyết định thiết kế ở cấp độ hệ thống. Sự sắp xếp vật lý nhỏ nhất không phải lúc nào cũng là sự sắp xếp tốt nhất nếu nó tạo ra các vấn đề về nhiệt, cơ khí, lắp ráp hoặc dịch vụ.
Quản lý nhiệt nên được thiết kế như thế nào?
Nhiệt độ có ảnh hưởng lớn đến hiệu suất, độ an toàn, hoạt động sạc và tình trạng pin lâu dài của pin lithium. Do đó, việc quản lý nhiệt cần được xem xét trong quá trình thiết kế gói thay vì bổ sung sau khi kiến trúc điện hoàn tất.
sinh nhiệt
Dòng điện chạy qua điện trở trong tạo ra nhiệt. Các linh kiện điện tử như MOSFET, công tắc tơ, điện trở và bộ chuyển đổi DC-DC cũng có thể tạo ra nhiệt.
Khi một số bộ phận hoạt động bên trong một vỏ bọc nhỏ, nhiệt lượng tỏa ra tổng hợp của chúng có thể làm tăng đáng kể nhiệt độ của gói bên trong.
Độ dốc nhiệt độ
Không phải mọi tế bào trong gói đều trải qua môi trường nhiệt giống nhau. Các tế bào ở gần trung tâm của một gói dày đặc có thể giữ được nhiều nhiệt hơn các tế bào ở gần thành ngoài.
Nhiệt độ không đồng đều có thể dẫn đến hoạt động điện khác nhau giữa các tế bào, điều này có thể làm tăng sự mất cân bằng theo thời gian.
Quản lý nhiệt thụ động
Các chiến lược thụ động có thể bao gồm các miếng đệm nhiệt, tấm dẫn điện, bộ tản nhiệt, khoảng cách giữa các tế bào được kiểm soát và vỏ dẫn nhiệt.
Các giải pháp này có thể hoạt động hiệu quả khi lượng nhiệt sinh ra ở mức vừa phải và môi trường xung quanh cung cấp đủ lượng nhiệt thải ra.
Quản lý nhiệt chủ động
Các hệ thống công suất cao có thể yêu cầu làm mát bằng không khí cưỡng bức, bằng chất lỏng hoặc chiến lược quản lý nhiệt chủ động khác.
Phương pháp thích hợp phụ thuộc vào khả năng sinh nhiệt, không gian sẵn có, điều kiện môi trường, yêu cầu bảo trì và độ phức tạp của hệ thống.
| Chiến lược nhiệt | Sử dụng điển hình | Cân nhắc chính |
|---|---|---|
| Khoảng cách ô | Gói năng lượng vừa phải | Cân bằng luồng không khí với kích thước gói |
| Tấm tản nhiệt | Truyền nhiệt từ gói đến vỏ | Độ dẫn và nén vật liệu |
| Bộ tản nhiệt | Phân phối nhiệt cục bộ | Diện tích tiếp xúc và khả năng chịu nhiệt |
| Không khí cưỡng bức | Hệ thống công suất cao hơn | Đường dẫn khí, bụi, tiếng ồn, bảo trì |
| Làm mát bằng chất lỏng | Ứng dụng năng lượng cao | Độ phức tạp, niêm phong, bơm, dịch vụ, kiểm soát rò rỉ |
Hoạt động ở nhiệt độ cao
Nhiệt độ tăng cao có thể đẩy nhanh quá trình lão hóa trong tế bào lithium. Một gói hoạt động liên tục ở nhiệt độ cao có thể bị mất công suất nhanh hơn hoặc thay đổi điện trở trong.
Hoạt động ở nhiệt độ thấp
Nhiệt độ lạnh có thể làm tăng điện trở trong và giảm năng lượng sẵn có. Sạc ở nhiệt độ rất thấp cũng có thể gây ra vấn đề đối với một số hóa chất và điều kiện nhất định.
Do đó, logic quản lý pin có thể hạn chế việc sạc khi nhiệt độ nằm ngoài phạm vi chấp nhận được.
Vị trí cảm biến nhiệt
Cảm biến nhiệt độ phải được đặt ở nơi chúng cung cấp thông tin có ý nghĩa về gói hàng. Chỉ đo thành bao vây có thể không thể hiện chính xác nhóm tế bào nóng nhất.
Các kết nối dòng điện cao và thiết bị điện tử công suất cũng có thể cần được giám sát nhiệt độ riêng biệt.
Cần cân nhắc điều gì khi sạc bộ pin lithium?
Sạc là một quá trình điện hóa được kiểm soát và phải luôn phù hợp với thành phần hóa học của pin, điện áp gói, cấu trúc BMS và thông số kỹ thuật của bộ sạc.
Sạc CC/CV
Nhiều hệ thống lithium có thể sạc lại sử dụng phương pháp sạc dòng điện và điện áp không đổi. Bộ sạc ban đầu cung cấp dòng điện được kiểm soát. Khi đạt đến điện áp mục tiêu, bộ sạc sẽ giữ điện áp trong khi dòng điện giảm dần.
Điện áp và dòng điện sạc chính xác phụ thuộc vào thành phần hóa học của tế bào và thiết kế gói.
Điện áp sạc
Điện áp sạc tối đa là đặc trưng của hóa học. Việc sử dụng điện áp không chính xác có thể làm hỏng các tế bào hoặc tạo ra tình trạng hoạt động nguy hiểm.
Sạc hiện tại
Dòng sạc phải được giới hạn ở khả năng sạc được chỉ định của ô hoặc gói. Dòng sạc cao có thể làm tăng sinh nhiệt và ứng suất điện hóa.
Khả năng tương thích của bộ sạc và pin
Bộ sạc phải được thiết kế dành riêng cho nền tảng điện áp và hóa học của pin. Không nên coi bộ sạc dành cho một loại pin này là phù hợp với loại pin khác chỉ vì đầu nối tương tự về mặt vật lý.
| Hệ số sạc | Tại sao nó quan trọng | Những gì nên được kết hợp |
|---|---|---|
| Hóa học pin | Xác định giới hạn sạc | Hồ sơ sạc sạc |
| gói điện áp | Xác định điện áp sạc mục tiêu | Điện áp đầu ra của bộ sạc |
| Sạc hiện tại | Ảnh hưởng đến nhiệt độ và căng thẳng tế bào | Giới hạn dòng sạc pin |
| BMS | Cung cấp khả năng giám sát và bảo vệ | Giới hạn điện áp, dòng điện và nhiệt độ BMS |
| Nhiệt độ | Ảnh hưởng đến an toàn sạc | Phạm vi nhiệt độ sạc cho phép |
Sạc ở nhiệt độ thấp
Một số hóa chất lithium không nên được sạc dưới ngưỡng nhiệt độ xác định. Do đó, BMS có thể ngăn việc sạc cho đến khi các tế bào trở về nhiệt độ chấp nhận được.
Thiết kế vỏ sạc
Pin có thể tạo ra nhiệt trong quá trình sạc, đặc biệt là ở dòng điện cao hơn. Bộ sạc, hộp đựng, dây cáp và đầu nối phải được bố trí sao cho nhiệt không tích tụ một cách không cần thiết.
Tại sao việc thay thế bộ sạc lại quan trọng
Khi thay thế loại pin hóa học khác bằng gói lithium, bộ sạc gốc có thể không tương thích. Các hóa chất khác nhau có đường cong sạc và yêu cầu điện áp khác nhau.
Do đó, bộ sạc phải được coi là một phần của hệ thống pin chứ không phải là một phụ kiện không liên quan.
Bộ pin hỗ trợ các ứng dụng khác nhau như thế nào?
Các thiết bị khác nhau đòi hỏi đặc tính pin khác nhau. Cùng một công nghệ lithium cơ bản có thể hỗ trợ các sản phẩm rất khác nhau vì các tế bào và gói có thể được cấu hình cho các yêu cầu về điện áp, công suất, công suất và cơ học khác nhau.
Các thiết bị nhỏ gọn thường ưu tiên mật độ năng lượng, khối lượng gói thấp, đầu ra ổn định và tích hợp với các thiết bị điện tử quản lý năng lượng phức tạp.
Các công cụ cầm tay có thể yêu cầu dòng điện cao trong thời gian ngắn, vì vậy khả năng cấp nguồn, điện trở thấp, khả năng kiểm soát nhiệt và đầu nối bền là rất quan trọng.
Xe tay ga, xe đạp điện, xe golf và các loại xe hạng nhẹ đòi hỏi sự cân bằng giữa điện áp, công suất, khả năng dòng điện, trọng lượng và khả năng chống rung.
Robot, AGV, máy chăm sóc sàn, hệ thống dự phòng và thiết bị cầm tay có thể yêu cầu hoạt động ổn định trong các chu kỳ làm việc lặp đi lặp lại.
Hệ thống lưu trữ cố định thường chú trọng hơn đến hiệu suất chu trình, độ ổn định nhiệt, giám sát, thiết kế vỏ và sạc có kiểm soát.
Thiết bị giám sát, hệ thống di động và thiết bị tự động có thể yêu cầu vỏ bọc, đầu nối, bảo vệ và quản lý nhiệt độ tùy chỉnh.
Điện tử cầm tay
Các thiết bị điện tử nhỏ thường nhấn mạnh vào kích thước gói hàng và mật độ năng lượng. Bao bì có thể mỏng, cong hoặc được tùy chỉnh cao để phù hợp với vỏ sản phẩm.
Bởi vì thiết bị có thể ở chế độ chờ trong thời gian dài và sau đó đột nhiên yêu cầu công suất xử lý cao nhất nên khả năng tự phóng điện thấp và hoạt động điện áp ổn định cũng có thể quan trọng.
Xe máy điện và khả năng di chuyển nhẹ
Các ứng dụng di động thường sử dụng các nền tảng điện áp như 24 V, 36 V, 48 V, 60 V hoặc 72 V tùy thuộc vào kiến trúc hệ thống.
Dòng điện cực đại của động cơ có thể cao hơn đáng kể so với dòng điện trung bình. Do đó, gói phải hỗ trợ nhu cầu tăng tốc và leo đồi mà không bị sụt điện áp quá mức.
AGV và robot di động
Xe dẫn đường tự động và robot dịch vụ có thể hoạt động liên tục trong một ngày làm việc. Thông số kỹ thuật về pin của chúng cần phản ánh chu kỳ chuyển động, tải động cơ, cơ hội sạc, tải trọng và điều kiện môi trường.
Giao tiếp giữa pin và bộ điều khiển robot cũng có thể có giá trị trong việc báo cáo trạng thái sạc và chẩn đoán hệ thống.
Thiết bị y tế và công nghiệp
Các thiết bị y tế và công nghiệp di động có thể chú trọng vào điện áp đầu ra có thể dự đoán được, khả năng tự phóng điện thấp, độ tin cậy và khả năng tích hợp vỏ.
Pin cũng phải được thiết kế phù hợp với quy trình sạc và môi trường hoạt động của thiết bị.
Hệ thống lưu trữ năng lượng
Các ứng dụng lưu trữ cố định có thể ưu tiên độ ổn định hóa học, khả năng chu trình, quản lý nhiệt, giám sát và bảo vệ lỗi so với trọng lượng gói tối thiểu.
Hóa học LFP thường được xem xét cho các ứng dụng này vì các đặc tính của nó có thể phù hợp tốt với hoạt động tĩnh trong chu kỳ dài.
Dự án pin tùy chỉnh
Các dự án tùy chỉnh có thể yêu cầu nền điện áp bất thường, vị trí đầu nối, giao thức truyền thông, vỏ nhỏ gọn hoặc cách bố trí lắp đặt chuyên dụng.
Quá trình kỹ thuật nên bắt đầu bằng bản vẽ thiết bị và hồ sơ tải điện. Điều này giúp tránh chọn cấu hình ô không phù hợp với vỏ cuối cùng hoặc đáp ứng yêu cầu về nguồn điện.
| Ứng dụng | Yêu cầu chính | Trọng tâm kỹ thuật điển hình |
|---|---|---|
| Điện tử tiêu dùng | Lưu trữ năng lượng nhỏ gọn | Kích thước gói hàng, mật độ năng lượng, khả năng bảo vệ |
| Dụng cụ điện | Công suất ngắn hạn cao | Tế bào tốc độ cao, BMS, phản ứng nhiệt |
| Di chuyển bằng điện nhẹ | Năng lượng cộng với công suất động cơ đỉnh | Nền tảng điện áp, công suất, dòng điện, độ rung |
| AGV hoặc robot | Chu kỳ nhiệm vụ lặp đi lặp lại | Vòng đời, truyền thông BMS, quản lý nhiệt |
| Lưu trữ năng lượng | Đạp xe đường dài | Độ ổn định nhiệt, hiệu suất chu trình, giám sát |
| Thiết bị tùy chỉnh | Tích hợp dành riêng cho ứng dụng | Kích thước, đầu nối, điều khiển, vỏ |
Những yếu tố an toàn và vận chuyển nào quan trọng?
Độ an toàn của pin được xác định bởi sự tương tác giữa hóa học tế bào, chất lượng sản xuất, thiết kế cơ khí, bảo vệ điện, kiểm soát sạc, quản lý nhiệt và điều kiện vận hành.
Bảo vệ vật lý
Các tế bào phải được bảo vệ khỏi bị nghiền nát, đâm thủng, rung quá mức và tiếp xúc ngẫu nhiên với các vật dẫn điện.
Vỏ bọc và các giá đỡ bên trong phải giữ các tế bào một cách an toàn đồng thời tránh được áp lực cơ học không cần thiết.
Bảo vệ điện
Cầu chì, cầu dao, tầng bảo vệ MOSFET, công tắc tơ và logic BMS đều có thể đóng vai trò ngăn ngừa hoặc hạn chế các điều kiện dòng điện bất thường.
Kiến trúc bảo vệ phải được thiết kế xung quanh các kịch bản lỗi và dòng điện tối đa của gói.
Bảo vệ nhiệt
Cảm biến nhiệt độ và logic bảo vệ giúp ngăn chặn hoạt động ngoài giới hạn chấp nhận được. Nhiệt cũng phải có đường đi ra khỏi gói có thể đoán trước được.
cách nhiệt
Bộ pin nối tiếp có thể đạt điện áp tương đối cao. Do đó, cách điện giữa các bộ phận dẫn điện, nhóm tế bào, thanh cái và bề mặt vỏ bọc là rất cần thiết.
Cân nhắc về vận chuyển
Pin lithium và bộ pin được quản lý để vận chuyển vì năng lượng điện hóa được lưu trữ và mối nguy hiểm tiềm ẩn trong một số điều kiện nhất định.
Vận tải quốc tế có thể yêu cầu các tài liệu như tài liệu kiểm tra UN38.3, thông tin dữ liệu an toàn, đánh giá vận chuyển, đóng gói, ghi nhãn phù hợp và quy trình vận chuyển theo phương thức cụ thể.
Các yêu cầu có thể khác nhau tùy theo loại pin, định mức watt-giờ, trạng thái sạc, cách sắp xếp bao bì và phương thức vận chuyển.
| Khu vực an toàn | Mối quan tâm chính | Phương pháp thiết kế |
|---|---|---|
| Cơ khí | Nghiền, va đập, rung | Nhà ở an toàn và hỗ trợ tế bào |
| Điện | Đoản mạch và quá dòng | Cầu chì, BMS, chuyển mạch, cách điện |
| nhiệt | Nhiệt độ quá cao | Giám sát cảm biến và tản nhiệt |
| Sạc | Điện áp hoặc nhiệt độ không chính xác | Bộ sạc và điều khiển sạc tương thích |
| Chuyên chở | Xử lý và tuân thủ quy định | Kiểm tra, đóng gói, dán nhãn, tài liệu |
Tại sao chứng nhận phải được liên kết với sản phẩm thực tế
Các tài liệu chứng nhận và vận chuyển chỉ hữu ích khi chúng tương ứng với cấu hình ô hoặc gói thực tế được cung cấp.
Một tài liệu được ban hành cho một mẫu pin không được tự động coi là bao gồm một kết cấu khác biệt đáng kể.
Tại sao chất lượng lắp ráp lại quan trọng
Độ an toàn của pin không chỉ được xác định bởi thành phần hóa học của tế bào. Chất lượng hàn, định tuyến đầu nối, vật liệu cách nhiệt, lắp ráp BMS, vị trí cảm biến nhiệt độ, lắp đặt cầu chì và kết cấu vỏ đều ảnh hưởng đến thành phẩm.
Những sai lầm phổ biến khi lựa chọn pin nên tránh?
Các vấn đề phổ biến nhất về pin không nhất thiết đến từ các tế bào bị lỗi. Nhiều sản phẩm bắt đầu với thông số kỹ thuật không đầy đủ hoặc các thành phần không khớp.
- Chỉ chọn theo công suất:Xếp hạng Ah cao hơn không đảm bảo đủ khả năng xả.
- Bỏ qua điện áp hệ thống:Điện áp pin phải phù hợp với cấu trúc điện của thiết bị.
- Bỏ qua dòng điện cực đại:Khởi động và tăng tốc động cơ có thể yêu cầu dòng điện lớn hơn nhiều so với hoạt động bình thường.
- Sử dụng sai hóa chất:Các chất hóa học khác nhau có các đặc tính điện áp, nhiệt, sạc và chu kỳ khác nhau.
- Sử dụng bộ sạc không phù hợp:Cấu hình sạc phải phù hợp với thành phần hóa học của pin và điện áp gói.
- Đánh giá thấp tải nhiệt:Các gói dòng điện cao cần có đường dẫn rõ ràng để tản nhiệt.
- Bỏ qua BMS:Giới hạn bảo vệ cần phải khớp chính xác với cấu hình ô song song nối tiếp.
- Bỏ qua kích thước:Pin đáp ứng các yêu cầu về điện vẫn có thể không lắp được.
- Bỏ qua các đầu nối:Đánh giá dòng điện của đầu nối và sự phù hợp về mặt cơ học là một phần của thiết kế điện.
- Bỏ qua nhiệt độ hoạt động:Cả điều kiện nóng và lạnh đều có thể thay đổi hoạt động của pin.
Vấn đề chỉ về năng lực
Pin có dung lượng danh nghĩa gấp đôi không tự động cung cấp hiệu suất hệ thống có thể sử dụng gấp đôi. Nếu thiết bị yêu cầu dòng điện đỉnh cao và các pin được chọn được thiết kế để phóng điện tốc độ thấp thì điện áp có thể sụt giảm đáng kể khi có tải.
Vấn đề chỉ có điện áp
Phù hợp với điện áp danh định là cần thiết nhưng chưa đủ. Hai gói có cùng điện áp có thể có công suất, dòng điện liên tục, dòng điện cực đại, hóa học, BMS và kích thước cơ học rất khác nhau.
Vấn đề về bộ sạc thay thế
Một lỗi thường gặp trong quá trình thay pin là giữ lại bộ sạc gốc. Pin axit chì, Ni-MH và lithium không nhất thiết phải sử dụng cùng một phương pháp sạc.
Bộ sạc phải phù hợp với điện áp và thành phần hóa học của pin thay thế.
Vấn đề bao vây
Các nhà thiết kế pin đôi khi tập trung vào việc sắp xếp các tế bào và sau đó mới xem xét đến phần vỏ. Điều này có thể tạo ra những thỏa hiệp khó khăn xung quanh việc truy cập đầu nối, làm mát, khả năng bảo trì và bảo vệ cơ học.
Vấn đề về nhiệt
Một gói hoạt động tốt trong thời gian thử nghiệm ngắn có thể nóng lên đáng kể trong quá trình hoạt động liên tục. Do đó, đặc tính nhiệt phải được kiểm tra theo chu kỳ làm việc thực tế hoặc đại diện.
Vấn đề tài liệu
Hệ thống pin yêu cầu thông tin kỹ thuật rõ ràng. Kiểu pin, cấu hình tế bào, điện áp, công suất, giới hạn BMS, loại đầu nối, yêu cầu về bộ sạc, kích thước và hướng lắp đặt phải được ghi lại một cách nhất quán.
Thông số kỹ thuật pin chuyên nghiệp nên bao gồm những gì?
Thông số kỹ thuật chuyên nghiệp cho phép các kỹ sư, nhóm mua sắm, nhà sản xuất và nhà tích hợp thiết bị làm việc từ cùng một thông tin kỹ thuật.
| Khu vực đặc điểm kỹ thuật | Thông tin để xác định | Tại sao nó quan trọng |
|---|---|---|
| Hoá học | LFP, NMC, LCO, NCA hoặc hóa học xác định khác | Xác định điện áp và đặc tính hoạt động |
| Định dạng ô | 18650, 21700, 26650, túi, hình lăng trụ hoặc định dạng khác | Ảnh hưởng đến thiết kế cơ và nhiệt |
| Cấu hình loạt | Số ô hoặc nhóm trong chuỗi | Xác định nền tảng điện áp |
| Cấu hình song song | Số lượng ô hoặc nhóm song song | Xác định năng lực và khả năng hiện tại |
| Điện áp danh định | Đóng gói điện áp trong điều kiện quy định | Phải phù hợp với kiến trúc thiết bị |
| Dung tích | Đánh giá Ah danh nghĩa và điều kiện kiểm tra | Xác định khả năng lưu trữ phí |
| Dòng xả | Giới hạn dòng điện liên tục và cực đại | Đảm bảo phù hợp với tải trọng thực tế |
| Sạc hiện tại | Phạm vi dòng sạc được chỉ định | Hỗ trợ hành vi sạc chính xác |
| BMS | Điện áp, dòng điện, nhiệt độ, cân bằng, truyền thông | Xác định bảo vệ và giao diện hệ thống |
| Kích thước | Chiều dài, chiều rộng, chiều cao | Xác nhận khả năng tương thích cài đặt vật lý |
| Đầu nối | Loại đầu nối nguồn và tín hiệu | Đảm bảo khả năng tương thích điện và cơ khí |
| Môi trường | Nhiệt độ hoạt động và sạc, độ ẩm, độ rung | Khớp gói với ứng dụng |
| Chuyên chở | Tài liệu kiểm tra và vận chuyển áp dụng | Hỗ trợ hậu cần tuân thủ |
Bắt đầu với hồ sơ tải thiết bị
Trước khi chọn các ô, hãy xác định điện áp thiết bị, dòng điện trung bình, dòng điện tối đa, thời lượng hoạt động, thời gian chờ và chu kỳ làm việc dự kiến.
Đối với thiết bị dẫn động bằng động cơ, dòng điện khởi động phải được đo hoặc tính toán thay vì ước tính từ mức tiêu thụ trung bình của động cơ.
Xác định nền tảng điện áp
Chọn điện áp danh định phù hợp với thiết bị điện tử, bộ điều khiển động cơ, biến tần và bộ sạc.
Sau đó, số lượng ô nối tiếp sẽ được tính toán từ hóa chất đã chọn và nền điện áp yêu cầu.
Xác định nhu cầu năng lượng
Ước tính mức tiêu thụ năng lượng hàng ngày hoặc mỗi chu kỳ bằng cách sử dụng chu kỳ làm việc thực tế. Sau đó xem xét tổn thất chuyển đổi, độ sâu xả có thể sử dụng, hiệu ứng nhiệt độ và các hạn chế khác của hệ thống.
Xác định yêu cầu về năng lượng
Xác định dòng điện dự kiến cao nhất và nó sẽ kéo dài bao lâu. Điều này đặc biệt quan trọng đối với động cơ, máy nén, máy bơm, dụng cụ và máy móc di động.
Xác định các ràng buộc vật lý
Cung cấp kích thước và điểm lắp đặt ngăn chứa pin có sẵn. Thông số kỹ thuật cũng phải nêu rõ vị trí đầu nối, hướng thoát cáp, khả năng tiếp cận dịch vụ, không gian thông gió và hướng lắp đặt.
Xác định yêu cầu về nhiệt
Nêu rõ nhiệt độ môi trường dự kiến cao nhất, nhiệt độ dự kiến thấp nhất, chu kỳ làm việc và các điều kiện làm mát sẵn có.
Xác định kiến trúc BMS
BMS phải phù hợp với số lượng ô nối tiếp, yêu cầu hiện tại, điện áp sạc, cảm biến nhiệt độ, phương pháp cân bằng và giao diện truyền thông.
Xác định yêu cầu sạc
Phải xác định chính xác điện áp, dòng điện, đầu nối và phương pháp điều khiển đầu ra của bộ sạc trước khi hoàn thiện thiết kế pin.
Xác định chất lượng và kiểm tra
Quy trình chất lượng có thể bao gồm sàng lọc tế bào, kiểm tra công suất, kiểm tra điện trở trong, kiểm tra hàn, kiểm tra cách điện, kiểm tra chức năng BMS, kiểm tra phóng điện, kiểm tra kích thước và xác minh gói cuối cùng.
- Xác định thiết bị:Xác định điện áp, tải trung bình, tải cao điểm, chu kỳ hoạt động và môi trường hoạt động.
- Chọn chất hóa học:So sánh năng lượng, công suất, đặc tính nhiệt, yêu cầu về chu trình và tính phù hợp của ứng dụng.
- Tính toán cách sắp xếp ô:Thiết lập cấu hình nối tiếp và song song dựa trên yêu cầu về điện áp và công suất.
- Xác định khả năng hiện tại:Xác định các yêu cầu phóng điện liên tục và cao điểm cũng như dòng điện sạc cho phép.
- Thiết kế BMS:Kết hợp các chức năng bảo vệ, cân bằng, cảm biến và liên lạc với gói hàng.
- Thiết kế quản lý nhiệt:Tạo đường dẫn nhiệt rõ ràng cho tế bào và thiết bị điện tử công suất.
- Thiết kế bao vây:Xác nhận kích thước, lắp đặt, thông gió, bảo vệ và truy cập dịch vụ.
- Xác định sạc:Khớp điện áp, dòng điện, đầu nối và hoạt động điều khiển của bộ sạc với gói.
- Xác minh sự an toàn:Xem xét các yêu cầu cách ly điện, bảo vệ ngắn mạch, bảo vệ nhiệt độ và vận chuyển.
- Xác thực hoàn chỉnh:Kiểm tra gói đã hoàn thiện trong các điều kiện điển hình về điện, nhiệt, cơ và môi trường.
Người mua nên cung cấp những gì trước khi yêu cầu cấu hình tùy chỉnh?
- Điện áp thiết bị:Cung cấp điện áp hoạt động danh nghĩa và cho phép.
- Tải thông tin:Cung cấp dòng điện trung bình, tối đa và khởi động hoặc nhất thời nếu có.
- Thời gian hoạt động:Xác định thời gian chạy dự kiến cho mỗi chu kỳ và tần suất sử dụng.
- Khoang chứa pin:Cung cấp chiều dài, chiều rộng, chiều cao, điểm lắp đặt và không gian làm mát có sẵn.
- Yêu cầu kết nối:Cung cấp các yêu cầu về đầu nối nguồn và giao diện truyền thông.
- Hệ thống sạc:Xác định điện áp, dòng điện, đầu nối và phương thức sạc của bộ sạc.
- Môi trường:Nêu rõ nhiệt độ, độ ẩm, độ rung, bụi và mức độ phơi nhiễm ngoài trời dự kiến.
- Giao diện điều khiển:Xác định xem thiết bị có yêu cầu CAN, RS485, UART, Bluetooth hoặc giao diện truyền thông khác hay không.
Thông số kỹ thuật được xây dựng theo cách này cung cấp nền tảng vững chắc hơn nhiều cho việc so khớp sản phẩm. Nó cũng làm giảm nguy cơ phát hiện ra sự không tương thích về điện hoặc cơ sau khi quá trình sản xuất đã bắt đầu.
Câu hỏi thường gặp
Ưu điểm chính của pin lithium có thể sạc lại là gì?
Pin lithium có thể sạc lại có thể kết hợp năng lượng riêng tương đối cao với cấu hình điện áp và công suất linh hoạt. Chúng được sử dụng trong nhiều ứng dụng di động, công nghiệp, di động và lưu trữ năng lượng.
Sự khác biệt giữa điện áp và công suất là gì?
Điện áp mô tả điện thế của pin, trong khi dung lượng mô tả lượng điện mà pin có thể cung cấp trong các điều kiện xác định. Điện áp được đo bằng vôn và công suất thường được đo bằng ampe-giờ.
Năng lượng pin được ước tính như thế nào?
Ước tính đơn giản hóa là năng lượng tính bằng watt-giờ bằng điện áp danh định nhân với công suất tính bằng ampe-giờ. Năng lượng sử dụng thực tế phụ thuộc vào điều kiện phóng điện, nhiệt độ, giới hạn quản lý pin, tổn thất chuyển đổi và phương pháp thử nghiệm được chỉ định.
10S3P có nghĩa là gì?
10S3P biểu thị mười nhóm chuỗi và ba ô hoặc nhóm song song ở mỗi vị trí chuỗi. Điện áp và công suất cuối cùng phụ thuộc vào điện áp và công suất của từng tế bào.
Tại sao cần có BMS?
BMS có thể theo dõi điện áp, dòng điện và nhiệt độ, bảo vệ pin trước các điều kiện hoạt động bất thường và quản lý cân bằng tế bào trong gói nhiều tế bào. Chức năng chính xác của nó phụ thuộc vào thiết kế pin.
Mọi hóa chất lithium có thể sử dụng cùng một bộ sạc không?
Không. Điện áp sạc và hoạt động sạc phụ thuộc vào thành phần hóa học và cấu hình tế bào. Bộ sạc phải phù hợp với nền tảng điện áp và hóa học chính xác của pin.
Tỷ lệ C là gì?
Tỷ lệ C biểu thị dòng điện liên quan đến dung lượng pin. Ví dụ: mức phóng điện 1C đối với pin 20 Ah tương ứng với 20 A, tùy thuộc vào điều kiện hoạt động được chỉ định của pin.
Tại sao pin dung lượng cao vẫn không phù hợp với dụng cụ điện?
Công suất mô tả điện tích được lưu trữ, nhưng dụng cụ điện có thể yêu cầu dòng điện tức thời cao. Các tế bào, kết nối, BMS, hệ thống dây điện và đầu nối đều phải hỗ trợ mức phóng điện cao nhất và liên tục theo yêu cầu.
Sự khác biệt giữa hóa học LFP và NMC là gì?
LFP được biết đến với độ ổn định nhiệt cao và đặc tính chu kỳ dài, trong khi NMC thường được chọn vì mật độ năng lượng cao hơn và hiệu suất năng lượng cân bằng. Sự lựa chọn chính xác phụ thuộc vào yêu cầu thiết bị và môi trường hoạt động.
Những định dạng ô nào thường được sử dụng?
Các định dạng phổ biến bao gồm các tế bào hình trụ, túi và hình lăng trụ. Các định dạng hình trụ bao gồm các ví dụ như 18650, 21700 và 26650. Định dạng này ảnh hưởng đến bố cục cơ học, quản lý nhiệt, lắp ráp và thiết kế vỏ.
Tại sao quản lý nhiệt lại quan trọng?
Dòng điện tạo ra nhiệt bên trong tế bào và các bộ phận điện. Nhiệt độ quá cao có thể ảnh hưởng đến hiệu suất, hoạt động sạc, lão hóa và độ an toàn, vì vậy, bộ pin công suất cao cần có đường dẫn nhiệt thích hợp.
Pin lithium có thể hoạt động trong thời tiết lạnh không?
Chúng có thể hoạt động trong phạm vi nhiệt độ được chỉ định cho tế bào, nhưng nhiệt độ lạnh có thể làm giảm nguồn điện sẵn có và tăng điện trở trong. Sạc ở nhiệt độ thấp cũng có thể yêu cầu những hạn chế tùy thuộc vào thành phần hóa học và thiết kế tế bào.
Bộ sạc axit chì cũ có thể được sử dụng với pin lithium không?
Không tự động. Pin axit chì và pin lithium sử dụng các yêu cầu điện áp và hành vi sạc khác nhau. Bộ sạc phải được xác nhận là tương thích với hóa chất của pin thay thế và điện áp gói trước khi sử dụng.
Bộ pin nên có những biện pháp bảo vệ an toàn nào?
Tùy thuộc vào thiết kế, các biện pháp bảo vệ có thể bao gồm quá tải, xả quá mức, quá dòng, ngắn mạch, quá nhiệt, mất cân bằng tế bào và cách ly điện thích hợp. Cầu chì và các thành phần bảo vệ khác cũng có thể được yêu cầu.
Những tài liệu nào có thể cần thiết cho việc vận chuyển pin quốc tế?
Tùy thuộc vào loại pin, phương thức vận chuyển và khu vực pháp lý, tài liệu có thể bao gồm thông tin kiểm tra liên quan đến UN38.3, thông tin dữ liệu an toàn, đánh giá vận chuyển, thông số kỹ thuật đóng gói, nhãn và các tài liệu vận chuyển bắt buộc khác.
Pin lithium có thể kéo dài bao lâu?
Tuổi thọ sử dụng thay đổi tùy theo thành phần hóa học, độ sâu phóng điện, tốc độ sạc và xả, nhiệt độ, điều kiện bảo quản, chất lượng tế bào và chiến lược quản lý gói. Các số liệu về vòng đời phải luôn được giải thích cùng với các điều kiện thử nghiệm mà chúng được đo.
Nguyên nhân khiến dung lượng pin giảm dần theo thời gian?
Công suất có thể giảm dần do lão hóa điện hóa, nhiệt độ hoạt động cao, dòng điện cao, chu kỳ sâu, trạng thái tích điện cao kéo dài và các yếu tố căng thẳng khác. Hành vi lão hóa chính xác phụ thuộc vào thành phần hóa học của tế bào và điều kiện hoạt động.
Tại sao tế bào cần được cân bằng?
Các tế bào được kết nối nối tiếp có thể phát triển các trạng thái điện tích khác nhau theo thời gian. Cân bằng giúp giảm những khác biệt đó để không có ô riêng lẻ nào đạt đến giới hạn điện áp sớm hơn đáng kể so với các ô khác.
Bộ pin có thể được tùy chỉnh cho một máy cụ thể không?
Đúng. Một gói tùy chỉnh có thể được thiết kế xoay quanh các yêu cầu về điện áp, công suất, định dạng ô, cấu hình song song nối tiếp, BMS, giao tiếp, đầu nối, kích thước vỏ, cách lắp đặt và các yêu cầu về môi trường, miễn là thiết kế cuối cùng được xác thực về mặt kỹ thuật.
Thông tin gì cần được cung cấp cho một dự án pin tùy chỉnh?
Thông tin hữu ích bao gồm điện áp thiết bị, dòng điện trung bình và đỉnh, chu kỳ hoạt động, thời gian vận hành, dung lượng pin khả dụng, phương pháp lắp đặt, yêu cầu đầu nối, giao diện liên lạc, phương pháp sạc, nhiệt độ môi trường và mức độ tiếp xúc với môi trường dự kiến.
Tại sao pin và bộ sạc nên được coi là một hệ thống?
Bộ sạc xác định cách sạc pin, trong khi thành phần hóa học và BMS của pin xác định điều kiện sạc nào có thể chấp nhận được. Việc không khớp các thành phần này có thể tạo ra hiệu suất kém hoặc điều kiện không an toàn.
Cần kiểm tra những gì trước khi thay pin bằng loại hóa chất lithium khác?
Kiểm tra điện áp danh định, điện áp sạc tối đa, dòng sạc, dòng xả, kiến trúc BMS, khả năng tương thích của bộ sạc, kích thước vật lý, cách bố trí đầu nối, điều kiện nhiệt và dải điện áp cho phép của bộ điều khiển thiết bị.
Kỹ thuật pin tốt hơn có thể cải thiện hiệu suất hệ thống như thế nào?
Hiệu suất của pin cuối cùng là kết quả của nhiều quyết định liên kết với nhau. Hóa học tế bào xác định hoạt động điện hóa cơ bản, nhưng pin cuối cùng phụ thuộc nhiều vào cấu hình song song nối tiếp, BMS, kết nối điện, bộ sạc, thiết kế nhiệt, vỏ và bộ điều khiển thiết bị.
Đây là lý do tại sao việc chọn pin theo một số hiếm khi là đủ. Điện áp phải phù hợp với thiết bị. Công suất phải tương ứng với thời gian hoạt động yêu cầu. Dòng điện liên tục và dòng điện cực đại phải phù hợp với đặc tính tải. Thông số sạc phải phù hợp với hóa chất đã chọn. Thiết kế tản nhiệt phải tính đến chu kỳ làm việc thực tế. BMS phải tương thích với cấu hình ô chính xác.
Cấu trúc vật lý cũng quan trọng không kém. Tế bào hình trụ, tế bào túi và tế bào hình lăng trụ cung cấp các khả năng đóng gói khác nhau. Định dạng đã chọn phải vừa với ngăn chứa pin đồng thời có đủ chỗ để cách nhiệt, kết nối, làm mát, bảo vệ thiết bị điện tử và truy cập dịch vụ.
Ứng dụng có ảnh hưởng lớn đến thiết kế cuối cùng. Một thiết bị điện tử nhỏ có thể ưu tiên sự nhỏ gọn và mật độ năng lượng. Dụng cụ điện có thể ưu tiên khả năng phóng điện cao. Xe máy điện có thể cần sự cân bằng giữa năng lượng và dòng điện cực đại của động cơ. Robot công nghiệp có thể nhấn mạnh vào các chu trình làm việc lặp đi lặp lại và liên lạc. Hệ thống lưu trữ cố định có thể nhấn mạnh đến hiệu suất chu trình, độ ổn định nhiệt và giám sát.
An toàn phải là một phần của mọi giai đoạn thiết kế. Việc bảo vệ chống quá tải, xả quá mức, quá dòng, ngắn mạch, nhiệt độ quá cao và mất cân bằng tế bào phải được tích hợp vào kiến trúc điện thay vì chỉ được coi là giải pháp sau.
Vận chuyển và tài liệu cũng là một phần của kỹ thuật pin chuyên nghiệp. Các lô hàng quốc tế có thể yêu cầu tài liệu kiểm tra, đóng gói, dán nhãn và vận chuyển xác định, trong khi mua sắm dự án có thể yêu cầu các thông số kỹ thuật, bản vẽ và hồ sơ kiểm tra rõ ràng.
Đối với các nhà sản xuất thiết bị và nhà tích hợp hệ thống, cách tiếp cận hữu ích nhất là bắt đầu với các điều kiện vận hành thực tế và quay ngược lại với cấu hình pin. Điều này tạo ra mối quan hệ rõ ràng hơn giữa tải thiết bị, thành phần hóa học của pin, cách sắp xếp pin, BMS, bộ sạc, hệ thống nhiệt, vỏ và hoạt động dự kiến.
Được thiết kế đúng cáchPin Lithium Iondo đó không chỉ là một nhóm các tế bào có thể sạc lại. Đây là một hệ thống điện phối hợp được thiết kế xoay quanh một tải điện cụ thể, điều kiện môi trường, cấu trúc cơ khí, chiến lược sạc và kiến trúc bảo vệ.
Cần cấu hình pin lithium cho thiết bị của bạn?
Nguồn Vcellhỗ trợ các giải pháp pin sạc dành riêng cho ứng dụng bao gồm các nền tảng điện áp, hình trụ và các định dạng tế bào khác, cấu hình song song nối tiếp, bảo vệ BMS, đầu nối, vỏ và các yêu cầu gói tùy chỉnh. Đối với các thông số kỹ thuật và thảo luận về dự án,liên hệ với chúng tôi.
